一、產品簡介
IP68超聲波水位計針對潮濕現場，采用完全密封方式。內部植入藍牙芯片，可通過手機APP調試設備或查看數據。根據現場環境，多種量程范圍可進行選擇。
二、測量原理
距離測量過程中，超聲波信號由超聲波探頭發出，經液體或其他固態介質反射后折回，由同一個探頭接收，測量超聲波發射到接收的時間差，從而實現物位的測量。聲波傳輸距離 L與聲速v和聲波傳輸時間t的關系可用公式表示：
超聲波測距的算式
L：超聲波探頭距所測料面距離。單位：m；
v：經溫度補償后的聲速值。單位：m/s；
t：測量范圍內聲波的運行時間。單位：s
三、產品特點
1.防護等級：IP68
2.寬輸入電壓，10VDC～28VDC
3.兩種輸出方式可選：RS485、4～20mA
4.可配置，內置BLE藍牙，可通過手機APP實現參數讀取及配置
四、應用環境
下水道窨井液位監測、水庫以及自然河道水位監測等環境。
五、技術規格

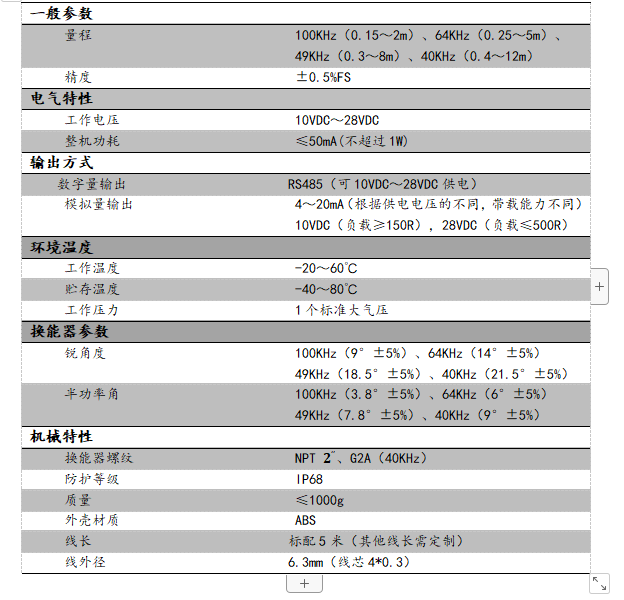

1.技術參數

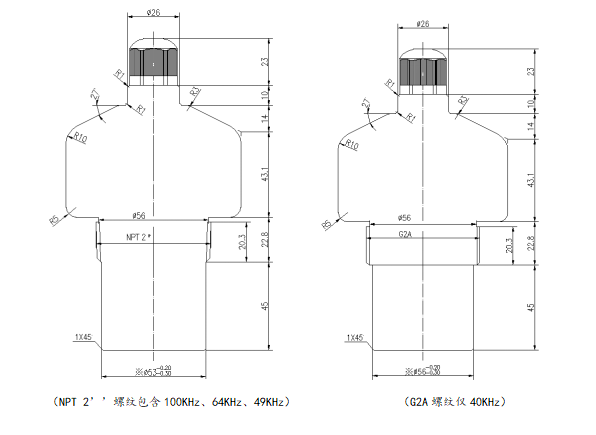

2.結構尺寸

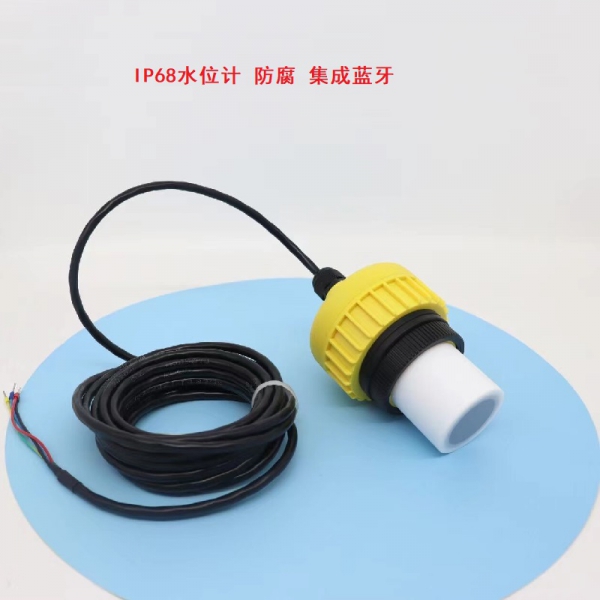

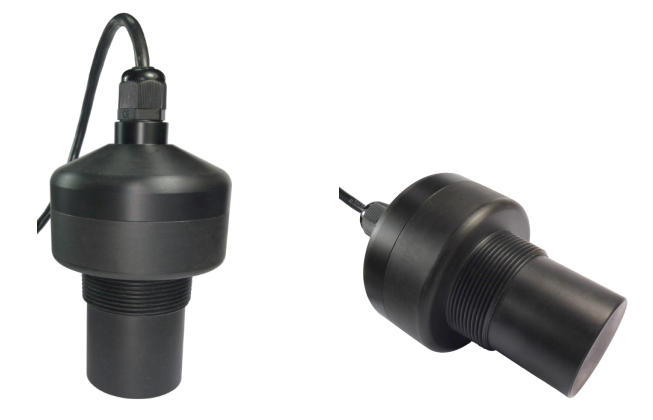

3.實物圖片
六、安裝說明
①超聲波傳感器安裝時發射面應垂直于被測物體；
②電源線不要接反，接反了會導致內部電路燒毀；
③供電電源不能供錯，如果供錯了，會燒毀內部電路。
④4-20ma輸出接線不能接反，接反會導致沒有信號。
⑤RS485輸出接線不能接反，接反了會導致485輸出亂碼或者空白。
⑥超聲波傳感器周圍一定范圍內不能有任何障礙物，具體請咨詢公司技術人員。
⑦本設備防護等級是IP68，可以浸泡在水中，等水退下去，最高水位低于盲區就可以正常測距了。
更多資料咨詢，請聯系我司人員，謝謝！
